Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Détails du produit
Lieu d'origine: Chine
Nom de marque: Yuka
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: Négociable
Détails d'emballage: paquet de boîte
Délai de livraison: 3-7 jours ouvrables
Conditions de paiement: L/C,T/T
Capacité d'approvisionnement: 300 000 pièces/mois
Le numéro de modèle.: |
Bhl030 |
Marque: |
Le YUKA |
Lieu d'origine: |
Chine |
Matériau du boîtier de filtre: |
Acier inoxydable 304 ou 316 en option |
Type d'assemblage: |
Tri bride |
Élément de filtrage Cap supérieur et extrême: |
d'acier inoxydable |
Taux de débit: |
1 à 2 m3/min |
Taille de la connexion: |
DN25 |
Maxi, la pression de travail: |
16 barre g |
Température de fonctionnement: |
1.5 °C à 80 °C |
Va te faire voir.: |
Type de prise Rc |
Demande d'emploi: |
Produits alimentaires et boissons et industries médicales |
Le numéro de modèle.: |
Bhl030 |
Marque: |
Le YUKA |
Lieu d'origine: |
Chine |
Matériau du boîtier de filtre: |
Acier inoxydable 304 ou 316 en option |
Type d'assemblage: |
Tri bride |
Élément de filtrage Cap supérieur et extrême: |
d'acier inoxydable |
Taux de débit: |
1 à 2 m3/min |
Taille de la connexion: |
DN25 |
Maxi, la pression de travail: |
16 barre g |
Température de fonctionnement: |
1.5 °C à 80 °C |
Va te faire voir.: |
Type de prise Rc |
Demande d'emploi: |
Produits alimentaires et boissons et industries médicales |

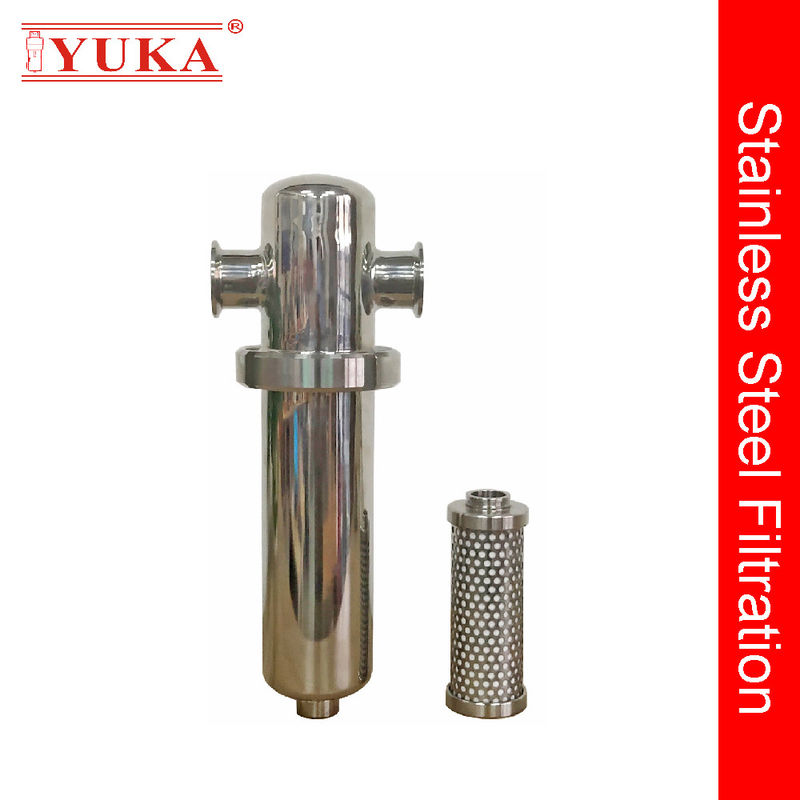

SFiltre à air en acier inoxydablesont des éléments importants des exigences de filtration dans un système d'air comprimé, qui sont conçus non seulement pour filtrer la vapeur d'huile et l'eau,mais aussi pour filtrer les particules solides à un niveau acceptable aussi faible que 0Dans le système d'installation, le premier filtre a généralement pour fonction de pré-filtrer,protéger les filtres à haut rendement de la contamination en vrac afin de fournir de l'air comprimé de haute qualité. Si le compriméFiltres à airTravailler dans leRdans des conditions d'adsorption humide ou pleine d'eau,Il empêcherait l'air comprimé de passer à travers l'élément de filtre et l'air bas forcerait le liquide à passer par les pores du milieu de l'élément.TCette méthode est utilisée pour augmenter la chute de pression de travail et réduire les performances de filtration.
Caractéristique et avantages
·Matériau en acier inoxydable 304 & 314 dans la technologie intégrée à la fonte sous pression, garantie de 15 ans.
·Conception pour les zones dures etL'environnement de travail est complexe, les frais d'entretien et de réparation sont faibles.
·Sacier inoxydableÉlément de filtreLe matériau, double filet de support, empêche une seconde pollution de lui-même.
·Les performances de filtration sont conformes à la norme ISO8573.1-2010, la précision d'élimination des particules est inférieure à 1 micron.
Spécification technique
| Modèle | Connexion | Taux de débit | Dimension (mm) | ||||
| L/S | M3/min | Le scfm | Largeur (W) | Profondeur (D) Les États membres | Taille (H) | ||
| BHL030 | 25 | 25.1 | 1.5 | 53.0 | 150.0 | φ76 | 250 |
| BHL080 | 40 | 66.8 | 4.0 | 141.2 | 170.0 | φ108 | 390 |
| BHL145 | 40 | 116.9 | 7.0 | 247.1 | 170.0 | φ108 | 530 |
| BHL220 | DN65 | 183.7 | 11.0 | 388.3 | 220.0 | φ133 | 700 |
| BHL260 à 330 | DN80 | 250.5 | 15.0 | 529.5 | 320.0 | φ133 | 980 |
| BHL360 | 334.0 | 20.0 | 706.0 | ||||
| BHL430 | DN80 | 450.9 | 27.0 | 953.1 | 360.0 | φ159 | 850 |
| BHL620 | DN100 | 467.6 | 28.0 | 988.4 | 360.0 | φ159 | 1080 |
| BHL800 | DN100 | 835.0 | 50.0 | 1765.0 | 420.0 | φ219 | 1180 |
| BHL1000 | DN 125 | 1002.0 | 60.0 | 2118.0 | 473.0 | φ273 | 1203 |
| BHL1200 | DN 125 | 1336.0 | 80.0 | 2824.0 | 473.0 | φ273 | 1203 |
| BHL1400 | DN 150 | 1670.0 | 100.0 | 3530.0 | 530.0 | φ325 | 1280 |
| BHL1600 | DN 150 | 2505.0 | 150.0 | 5295.0 | 580.0 | φ377 | 1350 |
| BHL1800 | DN200 | 3340.0 | 200.0 | 7060.0 | 630.0 | φ426 | 1450 |
| BHL2000 | DN200 | 4175.0 | 250.0 | 8825.0 | |||
| BHL2200 | DN 250 | 5010.0 | 300.0 | 10590.0 | 720.0 | φ 500 | 1550 |
| BHL2400 | DN 250 | 5845.0 | 350.0 | 12355.0 | |||
| Exigence technique | La pression maximale est de 16 barges, la température maximale de fonctionnement:80°C, Mini température de fonctionnement: 1.5°C | ||||||
| Pression | Barge | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Facteur de correction | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
| Grade de filtration | Le PF | A.O. | AA | AX | ACS | R.A. | Résultats |
| Taille des particules solides (ISO 12500-3) | 5 μm | 1 μm | 00,01 μm | 00,01 μm | - | 1 μm | 00,01 μm |
| Performance de filtration des particules solides (ISO 12500-3) | - | 990,999+% | 990,999+% | 990,999+% | 990,999+% | 990,999+% | 990,999+% |
| Performance de filtration de l'huile (ISO 12500-1) | 50% | Plus de 80% | 99.9+% | 99Plus de 99%. | - | - | - |
| Contenu en huile résiduelle ((ISO12500-1) | 5 mg/m3 | 00,6 mg/m3 | < 0,01 mg/m3 | Pour les produits de la catégorie 1 | < 0,004 mg/m3 | - | - |
