À la maison > produits > Filtre à air comprimé > Principe de fonctionnement du filtre à air comprimé

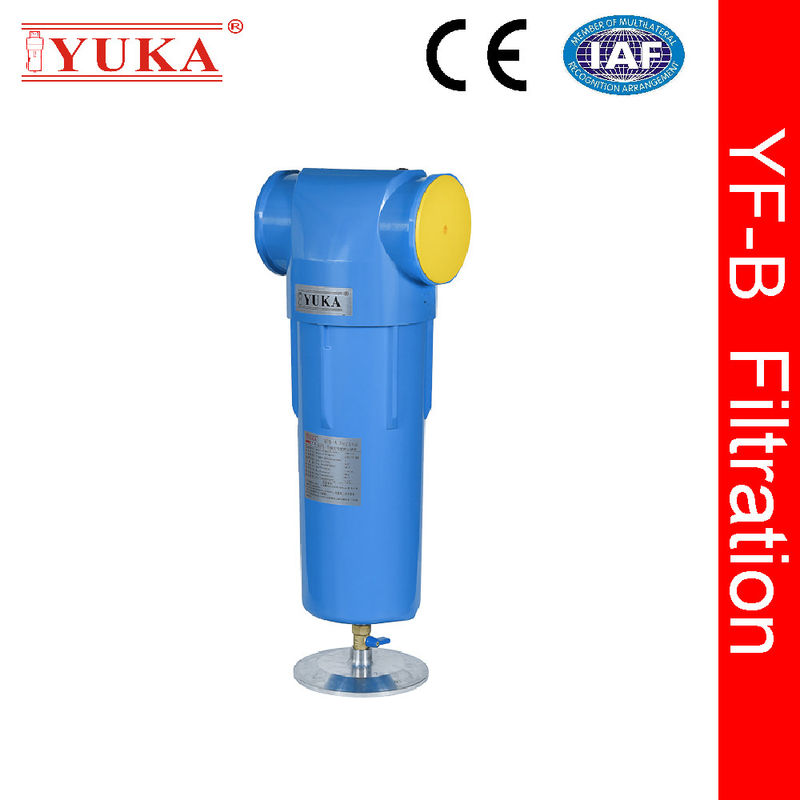

Principe de fonctionnement du filtre à air comprimé

Détails du produit

Lieu d'origine: Chine

Nom de marque: Yuka

Conditions de paiement et d'expédition

Quantité de commande min: 50 pièces

Prix: Négociable

Détails d'emballage: paquet de boîte

Délai de livraison: 3-7 jours ouvrables

Conditions de paiement: L/C,T/T

Capacité d'approvisionnement: 300 000 pièces/mois

Obtenez le meilleur prix
Détails du produit
Le numéro de modèle.:
Le numéro de série YFB 130
marque:
Yuka est là.
Taille de la connexion:
Rc3
Le roulement sous pression max.:
90 Kg.F.
Filtreur de l'habitat:
15 ans
Élément au service de la vie:
Jusqu'à 4000 heures dans des conditions de travail nominales
Température de fonctionnement:
De 1,5 °C à 80 °C
Maxi, la pression de travail:
1.6 MPa
Performance de filtration:
00,01 μm,00,001 mg/m3
Dimension:
220*184*645 cm
Pièces:
Valve à bille manuelle en cuivre
Taux de débit:
25.0 m3/min
Le numéro de modèle.:
Le numéro de série YFB 130
marque:
Yuka est là.
Taille de la connexion:
Rc3
Le roulement sous pression max.:
90 Kg.F.
Filtreur de l'habitat:
15 ans
Élément au service de la vie:
Jusqu'à 4000 heures dans des conditions de travail nominales
Température de fonctionnement:
De 1,5 °C à 80 °C
Maxi, la pression de travail:
1.6 MPa
Performance de filtration:
00,01 μm,00,001 mg/m3
Dimension:
220*184*645 cm
Pièces:
Valve à bille manuelle en cuivre
Taux de débit:
25.0 m3/min
Description du produit
Description du produit

TLe principe de fonctionnementFiltre à air comprimé


1La gravité.
Dans l'air comprimé, les gouttelettes d'huile dont le diamètre des particules varie de 20 μm à 50 μm s'accumulent directement au fond du filtre sous l'action de la gravité.plus l'efficacité de filtration est faible;


2Une collision par inertie.
Les particules de grande surface d'un diamètre supérieur à 1 μm ne sont pas compatibles avec la trajectoire du flux d'air.


3Interception directe.
Le flux d'air de particules d'un diamètre de 1 μm à 0,3 μm est intercepté et séparé par la couche de fibres à 1/2 de laÉlément de filtrePlus la particule est petite, plus l'efficacité d'interception est faible.


4Diffusion
Les particules d'un diamètre inférieur à 0,3 μm sont trop petites pour la polyvalence du liquide.Plus la particule est petite, plus le mouvement brownien est intense et plus la probabilité de capture est grande.



Caractéristiques et avantages

1Technologie intégrée de moulage sous pression, boîtier filtrant à 90 kg.f. support de pression de rupture, bénéficie d'une garantie de 15 ans pour le boîtier filtrant

2 Hautes performances de filtration. Avec un matériau en fibre de verre borosilicate, 96% de porosité et capacité de retenue de la saleté.

Traitement anticorrosion pour l'intérieur et l'extérieur, prévention de la seconde pollution, réduction des coûts d'entretien pour les propriétaires

4Baisse de pression contrôlée, économie d'énergie et d'argent



Spécification technique



Modèle Piècestaille Taux de débit Dimension (mm)
L/S M3/min Le scfm R (R(décembre) D (DepLe titre H est (Taille) Une B. Pour C ((c)(voir le tableau ci-dessous).
Le nombre de points de contrôle RC1/2" 16.7 1.0 35.5 96 79 252 29 223 118
Le numéro de série YFB020 RC3/4" 25.0 1.5 53.0 96 79 252 29 223 118
Le nombre de points de contrôle est le suivant: RC3/4" 30.0 1.8 63.6 96 79 286 29 257 153
Le numéro de référence: RC1 " 33.3 2.0 71.0 96 79 286 29 257 153
Le nombre de points d'intervention RC1 " 60.0 3.6 127.0 138 111 357 37 320 208
Le nombre de personnes concernées RC1 " 83.3 5.0 177.0 138 111 458 37 421 303
Le numéro de série YFB080 RC1-1/2 " 125.0 7.5 265.0 138 111 458 37 421 303
Le nombre de points de contrôle est le suivant: RC2 166.7 10.0 353.1 174 142 558 58 500 467
YFB100 RC2-1/2" 216.7 13.0 459.0 174 142 558 58 500 467
Le numéro de série YFB110 RC2 283.3 17.0 600.0 174 142 838 58 780 794
Le nombre de points de contrôle RC2-1/2" 316.7 19.0 671.0 174 142 838 58 780 794
Le numéro de série YFB 130 RC3 " 416.7 25.0 883.0 220 184 645 74 571 514
YFB140 RC4 " 466.7 28.0 989.0 220 184 645 74 571 514
YFB150 RC3 " 683.3 41.0 1448.0 220 184 902 74 828 764
YFB160 RC4 " 800.0 48.0 1695.0 220 184 902 74 828 764
Exigences techniques Pression de fonctionnement maximale: 16 barg Température de fonctionnement maximale: 80°C Température de fonctionnement minimale:1.5°C




Appuyez surheure Barge 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Psig 15 29 44 59 73 87 100 116 131 145 160 174 189 203 219 232
Correction de faitR 0.38 0.53 0.65 0.76 0.85 0.93 1.00 1.07 1.13 1.19 1.23 1.31 1.36 1.41 1.46 1.51
