Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438

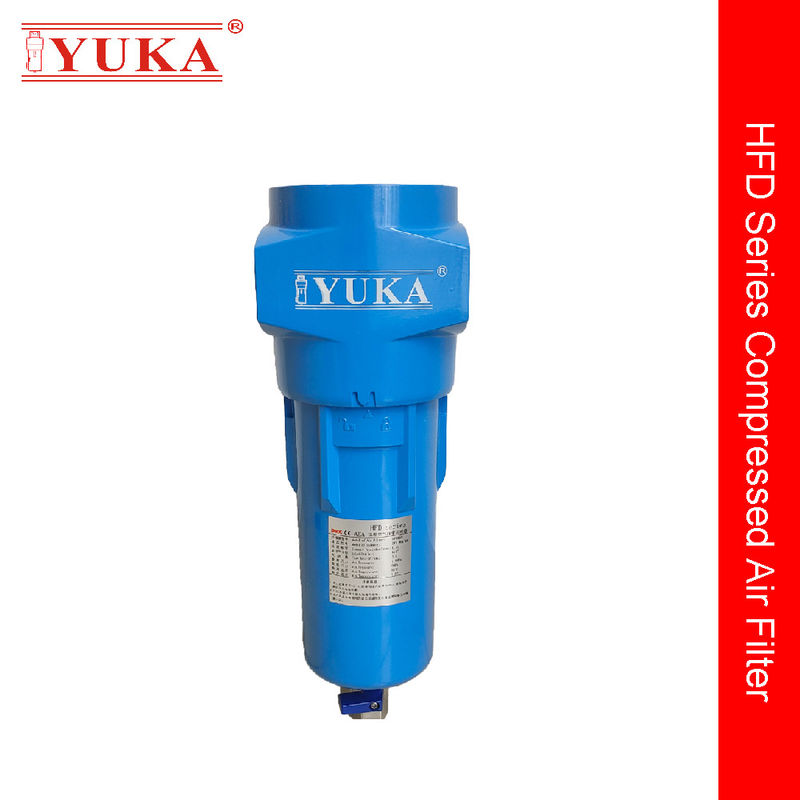

Détails du produit
Lieu d'origine: Chine
Nom de marque: Yuka
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: Négociable
Détails d'emballage: paquet de boîte
Délai de livraison: 3-7 jours ouvrables
Conditions de paiement: L/C,T/T
Capacité d'approvisionnement: 300 000 pièces/mois
Modèle N°.: |
Le code HFD070 |
Origine: |
Chine |
Code du SH: |
8421399090 |
Carreaux à rouleaux: |
sans bardeau |
Nombre de filtres: |
1 |
Matériel moyen: |
Fibre de verre |
Le type: |
Filtre à cartouche |
Matériel: |
Alliage d'aluminium |
Le service de logement Lige: |
15 ans |
Performance de filtration: |
De 5 μm à 0,01 μm |
Température de fonctionnement: |
1.5 à 80 °C |
Résistance à la corrosion: |
À l'intérieur et à l'extérieur |
Paquet de transport: |
Boîte intérieure et carton marron |
Grade de filtration: |
Filtre moyen |
Couleur: |
bleu clair |
Connexion: |
Rc1" |
Taux de débit: |
7.2m3/min |
Apportez une pression.: |
1.6 MPa |
Efficacité: |
F9 |
Élément au service de la vie: |
4000 à 6000 heures |
Configuration: |
Valve à bille manuelle en acier inoxydable |
Élément de filtre: |
Capot supérieur et inférieur en acier inoxydable |
Kit de raccordement et de raccordement murale: |
- Oui, oui. |
Spécification: |
Dimension: 120 x 113 x 459 mm |
Modèle N°.: |
Le code HFD070 |
Origine: |
Chine |
Code du SH: |
8421399090 |
Carreaux à rouleaux: |
sans bardeau |
Nombre de filtres: |
1 |
Matériel moyen: |
Fibre de verre |
Le type: |
Filtre à cartouche |
Matériel: |
Alliage d'aluminium |
Le service de logement Lige: |
15 ans |
Performance de filtration: |
De 5 μm à 0,01 μm |
Température de fonctionnement: |
1.5 à 80 °C |
Résistance à la corrosion: |
À l'intérieur et à l'extérieur |
Paquet de transport: |
Boîte intérieure et carton marron |
Grade de filtration: |
Filtre moyen |
Couleur: |
bleu clair |
Connexion: |
Rc1" |
Taux de débit: |
7.2m3/min |
Apportez une pression.: |
1.6 MPa |
Efficacité: |
F9 |
Élément au service de la vie: |
4000 à 6000 heures |
Configuration: |
Valve à bille manuelle en acier inoxydable |
Élément de filtre: |
Capot supérieur et inférieur en acier inoxydable |
Kit de raccordement et de raccordement murale: |
- Oui, oui. |
Spécification: |
Dimension: 120 x 113 x 459 mm |
CL'air comprimé utilisé dans l'industrie contient plus de 100 millions d'articles polluants en 1 Nm. La plupart de ces particules sont de dimensions très petites, inférieures à 5 microns.qu'ils ne peuvent pas être interceptés par les filtres d'admission standard installés dans les compresseursCes particules, mélangées à l'eau et à la vapeur d'huile produites par la compression,Ils provoquent l'usure précoce des appareils et, par conséquent, ils sont la cause d'interruptions coûteuses de la production et d'une augmentation remarquable de la maintenance..
Droit de sélectionFiltres à airwill allow the best choice of the suitable equipment according to the quantity of air to be treated and the necessary filtration degree in order to increase and improve the performances of the whole system.
Comment choisir le bon filtre pour votre système de compresseur d'air?
Lorsque vous travaillez avec des compresseurs d'air,urisationet la filtration est uncritiqueune partie de l'entretien.Air comprimé fLes filtres jouent un rôle important dans votre système de compresseur d'air industriel.réduireLes coûts énergétiques et la protection de vos employés contre les produits chimiques et les particules nocifs.
Cependant,Est-ce que tous les filtres à air fonctionnent pour votre système d'air comprimé?épendant survos conditions de travail, le projet que vous achevez et la fréquence à laquelle vous utilisez votre équipement, vous devrezpréciseCe guide explique en détail le fonctionnement des filtres de compresseur d'air, les raisons pour lesquelles ils sont utilisésimportant, quel type deFiltre du compresseur d'airà acheter etquand vous devriez le remplacer.
Caractéristique et avancée
①1.6 MPa de pression de travail, kit de raccordement et mur disponible, économiser du temps et de l'argent d'installation.
215 ans de garantie pour le boîtier du filtre, grâce à la technologie intégrée de moulage sous pression.
3Précision de filtration jusqu'à 0,01 μm, résidu de brume d'huile jusqu'à 0,001 mg/m3, classe 1 selon la norme ISO8573.1-2010.
4Faible chute de pression, économie d'énergie et efficacité positive.
H estRésultats de l'enquêtesérie avec7 niveauxÉlément de filtreLe montant de la garantie est calculé à partir de la valeur de la garantie.
| Le PF | A.O. | UneUne | AX | UneCS | R.A. | UneR.A. |
| En tant que filtre primaire, les particules dont le diamètre est supérieur à 5 μm peuvent être enlevées, la teneur maximale en huile résiduelle étant négligeable. | Protection générale à haut rendement, particules de poussière, brouillard d'eau et brouillard d'huile dont le diamètre est supérieur à 1 μm, dont la teneur en brouillard d'huile résiduelle ne dépasse pas 0,6 mg/m3 (21°C),1 ppm (w). | Filtrage à haut rendement pour éliminer les particules de poussière, les brumes d'eau et les brumes d'huile dont le diamètre est supérieur à 0,01 μm, la teneur en résidus de brume d'huile ne dépassant pas 0,01 mg/m321°C),0.01 ppm ((w) | Filtration ultra-efficace, particules de poussière, brouillard d'eau et brouillard d'huile dont le diamètre est supérieur à 0,01 μm, dont la teneur en brouillard d'huile résiduelle n'excède pas 0,001 mg/m3°C),0.001 ppm ((w) | Particules de poussière dont le diamètre est supérieur à 0,01 μm, vapeur d'huile et odeur peuvent être éliminées, la teneur maximale en résidus de vapeur d'huile n'excède pas 0,003 mg/m3°C),00,003 ppm(Le) | Les particules de poussière dont le diamètre est supérieur à 1 μm peuvent être enlevées | Les particules de poussière dont le diamètre est supérieur à 0,01 μm peuvent être remdéposé |
Spécification du produit
| M- Je ne sais pas. | Taille du tuyau | Taux de débit | Dimension (mm) | ||||||
| L/S | M3/min | Le scfm | R (R(décembre) | D (DepLe titre | H (Heig)(t) | Une | B. Pour | ||
| Le code HFD010 | RC1/2" | 16.7 | 1.0 | 35.3 | 90 | 82 | 255 | 37 | 179 |
| Le code HFD020 | RC3/4" | 25.0 | 1.5 | 53.0 | 90 | 82 | 255 | 37 | 179 |
| Le numéro de série HFD030 | RC3/4" | 30.0 | 1.8 | 63.6 | 90 | 82 | 286 | 37 | 212 |
| HFD040 | RC1 " | 33.3 | 2.0 | 70.6 | 90 | 82 | 286 | 37 | 212 |
| HFD050 | RC3/4" | 46.7 | 2.8 | 98.9 | 120 | 113 | 359 | 53 | 269 |
| HFD060 | RC1 " | 60.0 | 3.6 | 127.1 | 120 | 113 | 359 | 53 | 269 |
| Le code HFD070 | RC1 " | 80.0 | 4.8 | 169.5 | 120 | 113 | 459 | 53 | 369 |
| Le HFD080 | RC1-1/2 " | 120.0 | 7.2 | 254.2 | 120 | 113 | 459 | 53 | 369 |
| Exigences techniques | Pression de fonctionnement maximale: 16 barg Température de fonctionnement maximale: 80°C Température de fonctionnement minimale:1.5°C | ||||||||
| Pression | Barge | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Le Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| C' est vrai.facteur ionique | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Comment l' installerFiltre à air comprimé?
1. Nettoyer les conduites d'air comprimé et les vannes reliées aux entrées et sorties d'air du filtre avant leur installation.
2- adopter la combinaison de la filtration des tuyaux principaux et de la filtration des terminaux pour assurer la qualité du gaz au point d'utilisation.
3Lors de l'installation, l'entrée et la sortie de l'air du filtre doivent être maintenues à niveau et la sortie des eaux usées au fond.Un certain espace doit être réservé dans la direction verticale pour faciliter l'entretien du filtre et le remplacement de l'élément filtrant..
4Le filtre du compresseur d'air à vis doit être installé dans un endroit ventilé et frais, le plus près possible du point d'air.pour réduire l'influence de la conduite sur la qualité de l'air comprimé filtré.
5. Installer et utiliser dans la plage de pression de travail et de température de travail spécifiée,et installer tous les niveaux de filtres dans le bon ordre selon les instructions d'entrée et de sortie d'air ou la direction indiquée par la flècheÉvitez autant que possible les contournements pendant la pose.Parce que l'huile dans l'air est contournée vers le bas du filtre et ensuite collé à la paroi interne du pipeline, il est difficile de trouver des moyens efficaces de l'éliminer.
6. L'élément filtrant doit être remplacé régulièrement.une ne doit pas dépasser6000 heures.
7Le temps de décharge du drain automatique est adapté au drainage de l'eau liquide et l'intervalle de décharge dépend de la teneur en eau du pipeline;
8.Différentes catégories de filtres à air comprimé peuvent être équipées deboule flottante à perte de pression nulle des vannes de vidange ou des vannes manuelles selon les exigences du client.
