Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Détails du produit
Lieu d'origine: Chine
Nom de marque: Yuka
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: Négociable
Détails d'emballage: paquet de boîte
Délai de livraison: 3-7 jours ouvrables
Conditions de paiement: L/C,T/T
Capacité d'approvisionnement: 300 000 pièces/mois
Le numéro de modèle.: |
Le numéro de série est le numéro de série. |
Marque: |
Yuka est là. |
Taux de débit: |
³ /min de 5.0m |
Taille de la connexion: |
Rc1" |
Le roulement sous pression max.: |
90 Kg.F. |
Filtreur de l'habitat: |
15 ans |
Élément au service de la vie: |
Jusqu'à 4000 heures dans des conditions de travail nominales |
Température de fonctionnement: |
De 1,5 °C à 80 °C |
Maxi, la pression de travail: |
1.6 MPa |
Performance de filtration: |
00,01 μm,00,001 mg/m3 |
Dimension: |
138*111*357cm |
Pièces: |
Valve à bille manuelle en cuivre |
Le numéro de modèle.: |
Le numéro de série est le numéro de série. |
Marque: |
Yuka est là. |
Taux de débit: |
³ /min de 5.0m |
Taille de la connexion: |
Rc1" |
Le roulement sous pression max.: |
90 Kg.F. |
Filtreur de l'habitat: |
15 ans |
Élément au service de la vie: |
Jusqu'à 4000 heures dans des conditions de travail nominales |
Température de fonctionnement: |
De 1,5 °C à 80 °C |
Maxi, la pression de travail: |
1.6 MPa |
Performance de filtration: |
00,01 μm,00,001 mg/m3 |
Dimension: |
138*111*357cm |
Pièces: |
Valve à bille manuelle en cuivre |
H estÀ installerFiltre à air comprimé?
1. Nettoyer les conduites d'air comprimé et les vannes reliées aux entrées et sorties d'air du filtre avant leur installation.
2- adopter la combinaison de la filtration des tuyaux principaux et de la filtration des terminaux pour assurer la qualité du gaz au point d'utilisation.
3Lors de l'installation, l'entrée et la sortie de l'air du filtre doivent être maintenues à niveau et la sortie des eaux usées au fond.Un certain espace doit être réservé dans la direction verticale pour faciliter l'entretien du filtre et le remplacement du filtre.Élément de filtre.
4Le filtre du compresseur d'air à vis doit être installé dans un endroit ventilé et frais, le plus près possible du point d'air.pour réduire l'influence de la conduite sur la qualité de l'air comprimé filtré.
5. Installer et utiliser dans la plage de pression de travail et de température de travail spécifiée,et installer tous les niveaux de filtres dans le bon ordre selon les instructions d'entrée et de sortie d'air ou la direction indiquée par la flècheÉvitez autant que possible les contournements pendant la pose.Parce que l'huile dans l'air est contournée vers le bas du filtre et ensuite collé à la paroi interne du pipeline, il est difficile de trouver des moyens efficaces de l'éliminer.

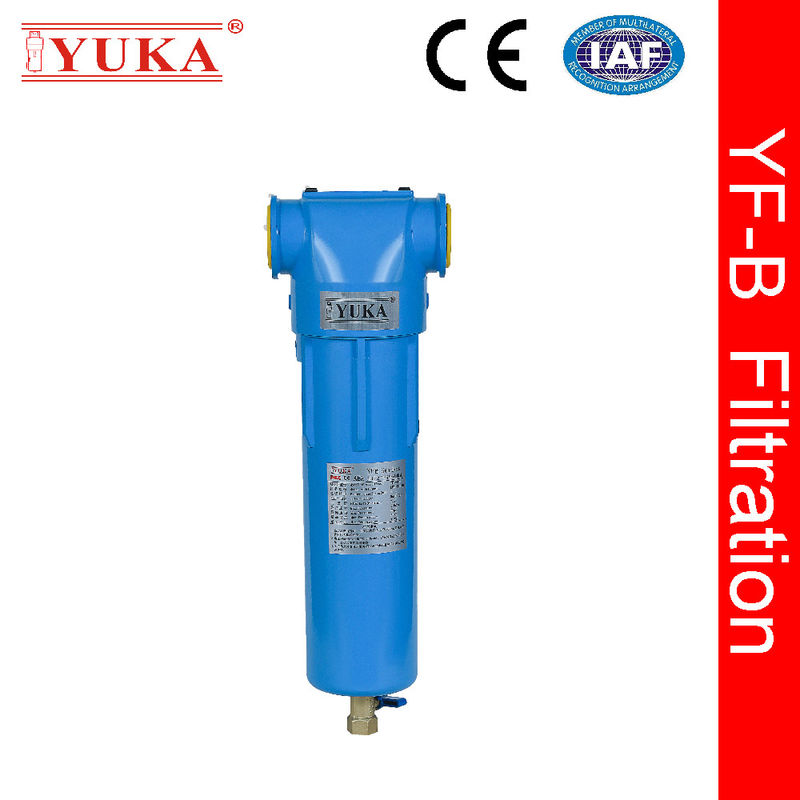

Série YFBséparateur de filtre à air compriméCaractéristiques et avantages
1Technologie intégrée de moulage sous pression, boîtier filtrant à 90 kg.f de résistance à la pression, bénéficie d'une garantie de 15 ans pour le boîtier filtrant.
2 Hautes performances de filtration. Avec un matériau en fibre de verre borosilicate, 96% de porosité et capacité de retenue de la saleté.
Traitement anticorrosion pour l'intérieur et l'extérieur, prévention de la seconde pollution, réduction des coûts d'entretien pour les propriétaires
4Troppe de basse pression contrôlée, économie d'énergie et d'argent.
Spécification technique
| Modèle | Piècestaille | Taux de débit | Dimension (mm) | |||||||
| L/S | M3/min | Le scfm | R (R(décembre) | D (DepLe titre | H est (Taille) | Une | B. Pour | C ((c)(voir le tableau ci-dessous). | ||
| Le nombre de points de contrôle | RC1/2" | 16.7 | 1.0 | 35.5 | 96 | 79 | 252 | 29 | 223 | 118 |
| Le numéro de série YFB020 | RC3/4" | 25.0 | 1.5 | 53.0 | 96 | 79 | 252 | 29 | 223 | 118 |
| Le nombre de points de contrôle est le suivant: | RC3/4" | 30.0 | 1.8 | 63.6 | 96 | 79 | 286 | 29 | 257 | 153 |
| Le numéro de référence: | RC1 " | 33.3 | 2.0 | 71.0 | 96 | 79 | 286 | 29 | 257 | 153 |
| Le nombre de points d'intervention | RC1 " | 60.0 | 3.6 | 127.0 | 138 | 111 | 357 | 37 | 320 | 208 |
| Le nombre de personnes concernées | RC1 " | 83.3 | 5.0 | 177.0 | 138 | 111 | 458 | 37 | 421 | 303 |
| Le numéro de série YFB080 | RC1-1/2 " | 125.0 | 7.5 | 265.0 | 138 | 111 | 458 | 37 | 421 | 303 |
| Le nombre de points de contrôle est le suivant: | RC2 | 166.7 | 10.0 | 353.1 | 174 | 142 | 558 | 58 | 500 | 467 |
| YFB100 | RC2-1/2" | 216.7 | 13.0 | 459.0 | 174 | 142 | 558 | 58 | 500 | 467 |
| Le numéro de série YFB110 | RC2 | 283.3 | 17.0 | 600.0 | 174 | 142 | 838 | 58 | 780 | 794 |
| Le nombre de points de contrôle | RC2-1/2" | 316.7 | 19.0 | 671.0 | 174 | 142 | 838 | 58 | 780 | 794 |
| Le numéro de série YFB 130 | RC3 " | 416.7 | 25.0 | 883.0 | 220 | 184 | 645 | 74 | 571 | 514 |
| YFB140 | RC4 " | 466.7 | 28.0 | 989.0 | 220 | 184 | 645 | 74 | 571 | 514 |
| YFB150 | RC3 " | 683.3 | 41.0 | 1448.0 | 220 | 184 | 902 | 74 | 828 | 764 |
| YFB160 | RC4 " | 800.0 | 48.0 | 1695.0 | 220 | 184 | 902 | 74 | 828 | 764 |
| Exigences techniques | Pression de fonctionnement maximale: 16 barg Température de fonctionnement maximale: 80°C Température de fonctionnement minimale:1.5°C | |||||||||
| Appuyez surheure | Barge | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Correction de faitR | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
