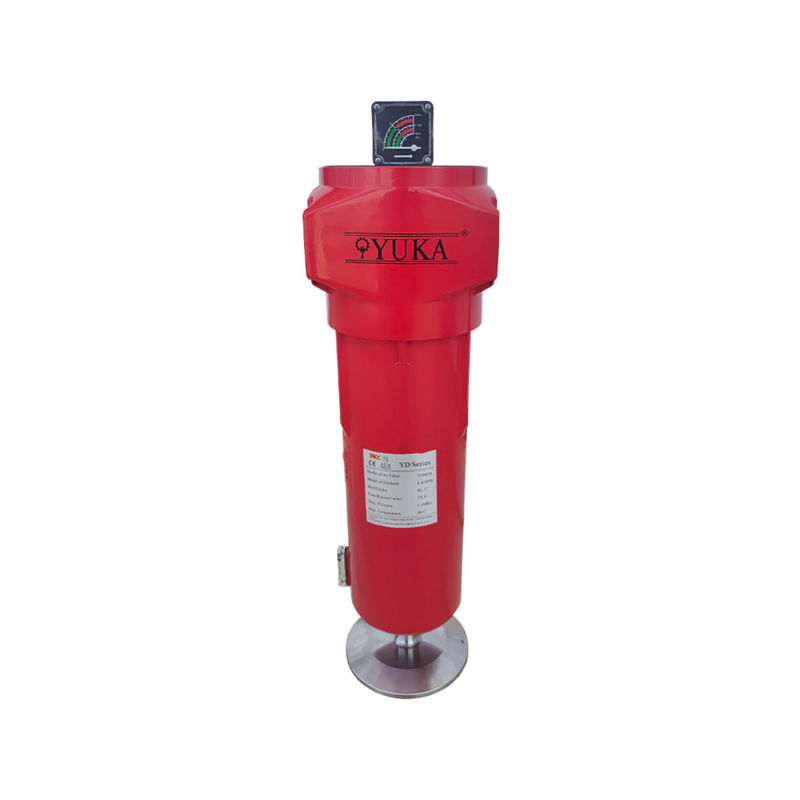

Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Détails du produit
Lieu d'origine: Chine
Nom de marque: Yuka
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: Négociable
Détails d'emballage: paquet de boîte
Délai de livraison: 3-7 jours ouvrables
Conditions de paiement: L/C,T/T
Capacité d'approvisionnement: 300 000 pièces/mois
Le numéro de modèle.: |
YD620 |
Origine: |
Chine |
Élément au service de la vie: |
6 000 à 8 000 heures |
Carreaux à rouleaux: |
sans bardeau |
Matériel moyen: |
Fibre de verre |
Le type: |
Filtre à cartouche |
Matériel: |
Alliage d'aluminium |
Le service de logement Lige: |
15 ans |
Performance de filtration: |
De 5 μm à 0,01 μm |
Apportez une pression.: |
1.0mpa |
Température de fonctionnement: |
1.5 à 80 °C |
Résistance à la corrosion: |
À l'intérieur et à l'extérieur |
Pièces: |
Indicateur dp, évacuation automatique, lunettes de vue |
Paquet de transport: |
Boîte intérieure et carton marron |
Grade de filtration: |
Filtre moyen |
Connexion: |
Rc3 |
Taux de débit: |
37.2.0 m3/min |
Efficacité: |
F9 |
Conception de nageoires de détournement sur le plafond supérieur des éléments: |
Moins de perte de pression |
Service d'OEM et d'ODM: |
- Oui, oui. |
Perte de pression: |
Environ 0,25 bar |
Valve de saignement: |
Disponible |
Spécification: |
Dimension: 200 x 189 x 1012 mm |
Le numéro de modèle.: |
YD620 |
Origine: |
Chine |
Élément au service de la vie: |
6 000 à 8 000 heures |
Carreaux à rouleaux: |
sans bardeau |
Matériel moyen: |
Fibre de verre |
Le type: |
Filtre à cartouche |
Matériel: |
Alliage d'aluminium |
Le service de logement Lige: |
15 ans |
Performance de filtration: |
De 5 μm à 0,01 μm |
Apportez une pression.: |
1.0mpa |
Température de fonctionnement: |
1.5 à 80 °C |
Résistance à la corrosion: |
À l'intérieur et à l'extérieur |
Pièces: |
Indicateur dp, évacuation automatique, lunettes de vue |
Paquet de transport: |
Boîte intérieure et carton marron |
Grade de filtration: |
Filtre moyen |
Connexion: |
Rc3 |
Taux de débit: |
37.2.0 m3/min |
Efficacité: |
F9 |
Conception de nageoires de détournement sur le plafond supérieur des éléments: |
Moins de perte de pression |
Service d'OEM et d'ODM: |
- Oui, oui. |
Perte de pression: |
Environ 0,25 bar |
Valve de saignement: |
Disponible |
Spécification: |
Dimension: 200 x 189 x 1012 mm |
Le principe de fonctionnement deFiltre à air comprimé
Gravité
Dans l'air comprimé, gouttelettes d'huile dont le diamètre des particules varie de 20μm à 50μplus la vitesse du débit d'air est élevée, plus l'efficacité de filtration est faible;
Collision par inertie
Particules de grande surface d'un diamètre supérieur à 1μPlus la vitesse du flux d'air est élevée, plus le taux de collision est élevé et plus l'effet est bon.
Interception directe
Le débit d'air des particules de diamètre 1μm à 0.3μm est intercepté et séparé par la couche de fibres à 1/2 de laÉlément de filtrePlus la particule est petite, plus l'efficacité d'interception est faible.
Pénétration
Particules d'un diamètre inférieur à 0.3μLe mouvement brownien irrégulier généré à ce moment est incompatible avec le trajet du flux d'air.plus le mouvement brownien est intense et plus la probabilité de capturer.
Type de filtre
①Particules compresséesFiltres à airsont utilisés pour éliminer la poussière et les particules de l'air.
②Les filtres de refroidissement sont principalement utilisés pour capter l'huile et/ou l'humidité qui sont en suspension dans l'air comprimé en très petites gouttelettes.
③Les filtres au charbon actif éliminent les odeurs et les vapeurs (d'huile).
Nous allons examiner les différents types del'airles filtres et les questions qui vous aideront à choisir le bon filtre.
| Évaluez les exigences de votre demande. | Vous avez besoin d'un micron de filtration spécifique? | |||||||
| 2Quel type de filtration est nécessaire? Le matériau filtrant coalécent élimine les contaminants solides et liquides des flux de gaz. Les filtres à particules éliminent les solides des flux de gaz.Le support absorbant élimine les vapeurs d'hydrocarbures des courants de gaz. | ||||||||
| 4Quelles sont les conditions de travail de votre demande?Critères principalement à prendre en considération: débit, pression de travail, température,perte de pression,matériau de la structure (acier inoxydable, alliage d'aluminium,acier doux, acier au carbone) | ||||||||
| 5Le débit du filtre à partir de combien de SCFM? La chute de pression doit être inférieure à ** bar? Pour économiser sur les coûts et protéger l'environnement. | ||||||||
Caractéristique et avantages
②6000 à 8000 heuresdurée de vie de l'élément filtrant, performances de filtration allant jusqu'à 99,99%
3 Filtre intégré de moulage sous pression jusqu'à3 pouces, débit jusqu'à37.2m3/min.
4 Alternative à la série Domnick Hunter Oil X Plus.
5 Faible chute de pression, grâce à la conception unique de la structure
Grade de l'élément de filtre
| Grade de filtration | |
|
|
|
|
|
|
| Le PF | A.O. | AA | AX | ACS | R.A. | Résultats | |
| Élimination des particules (ISO12500-3) | 5 μm | 1 μm | 00,01 μm | 00,01 μm | - | 1 μm | 00,01 μm |
| Concentration d'aérosol dans l'huile de sortie Pour les appareils de traitement des eaux usées | 5 mg/m3 | 00,6 mg/m3 | < 0,01 mg/m3 | Pour les produits de la catégorie 1 | < 0,004 mg/m3 | - | - |
| Performance de filtration des particulesPour l'utilisation de la méthode suivante: | - | 990,999+% | 990,999+% | 990,999+% | 990,999+% | 990,999+% | 990,999+% |
| Performance de filtration dePour les appareils de traitement des eaux usées | 50% | Plus de 80% | 99.9+% | 99Plus de 99%. | - | - | - |
| Durée de vie des éléments | 6 000 heures | 6 000 heures | 6 000 heures | 6 000 heures | 2000 à 3000 heures | 4000 à 6000 heures | 4000 à 6000 heures |
| Précédent | AvantSéchoir à air réfrigéré | après séchoir à air | après AO | après AA | avant AX | après séchoir à séchage | après AR |
| Modèle | Taille du tuyau | Taux de débits | Dimensionson (mm) | |||||||
| L/S | m3Je suis là.n | Le scfm | Largeur) | D (DepLe titre | H (Heig)(t) | Une | B. Pour | C ((dédouanement pour le logement) | ||
| Le nombre de personnes concernées | RC1/2" | 16.7 | 1.0 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| Le montant de l'aide est calculé en fonction de l'activité. | RC3/4" | 25.0 | 1.5 | 53.0 | 89 | 79 | 246 | 40 | 186 | 118 |
| Le montant de l'aide est calculé en fonction de l'activité. | RC1/2" | 30.0 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| Le montant de l'aide est calculé en fonction de l'activité. | RC3/4" | 33.3 | 2.0 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| Le montant de l'aide est fixé à la valeur de l'aide | RC3/4" | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| Le montant de l'aide est calculé en fonction de l'activité. | RC1 " | 60.0 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| Le montant de l'aide est calculé en fonction de l'activité. | RC1 " | 80.0 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| Le montant de l'aide est fixé au montant de la subvention. | RC1-1/2 " | 120.0 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD220 | RC2 | 200.0 | 12.0 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| Le montant de la taxe de séjour | RC2-1/2" | 233.3 | 14.0 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD330 | RC2 | 267.2 | 16.0 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD360 | RC2-1/2" | 317.3 | 19.0 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD405 | RC2-1/2" | 367.4 | 22.0 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD430 | RC3 " | 467.6 | 28.0 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD620 | RC3 " | 620.0 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Exigences techniques | Pression de fonctionnement maximale: 10 barg Température de fonctionnement maximale: 80°C Température de fonctionnement minimale:1.5°C | |||||||||
| PRe- Oui.e | Barge | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Facteur de correction | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Parties détaillées de filtres à air comprimé
